Grabenlose Sanierung von Druckrohrsystemen
Wenn Druckleitungen saniert werden müssen, ist eine offene Erneuerung oft mit hohem Aufwand, langen Sperren und Eingriffen in bestehende Infrastruktur verbunden. Mit dem Schlauch-Lining Verfahren saniert SWIETELSKY-FABER bestehende Druckleitungen grabenlos, kontrolliert und dauerhaft tragfähig.
DN 100 – DN 2000 (projektabhängig)
Stahl, Guss, duktiles Gussrohr, Kunststoff
Rund, Ei- und Sonderprofile
Geeignet bei Rissen, Undichtigkeiten, Korrosion und Materialermüdung
PN 1 - PN 16 (projektabhängig)
Ein flexibler, harzgetränkter Liner wird in die bestehende Druckleitung eingebracht durch Einziehen oder Einstülpen (Inversion).
Anschließend wird der Liner unter Druck an die Rohrinnenwand angelegt und ausgehärtet. So entsteht innerhalb des Altrohres ein neues, dauerhaft dichtes und statisch belastbares Rohr.
Das Verfahren ermöglicht eine wirtschaftliche und nachhaltige Sanierung von Druckleitungen ohne großflächige Aufgrabungen. Eingriffe in den laufenden Betrieb, die Oberfläche und die bestehende Infrastruktur werden dabei auf ein Minimum reduziert.

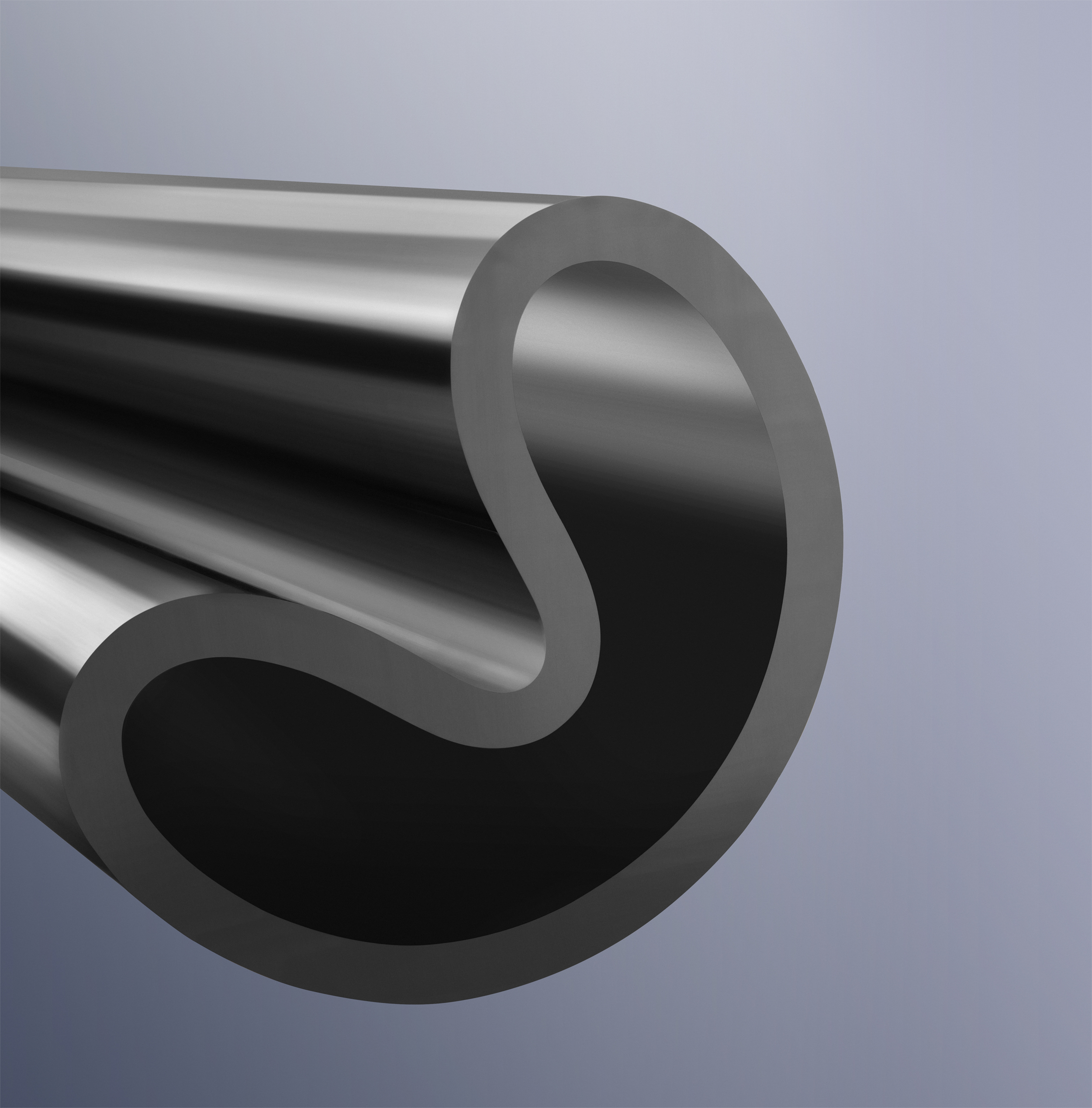

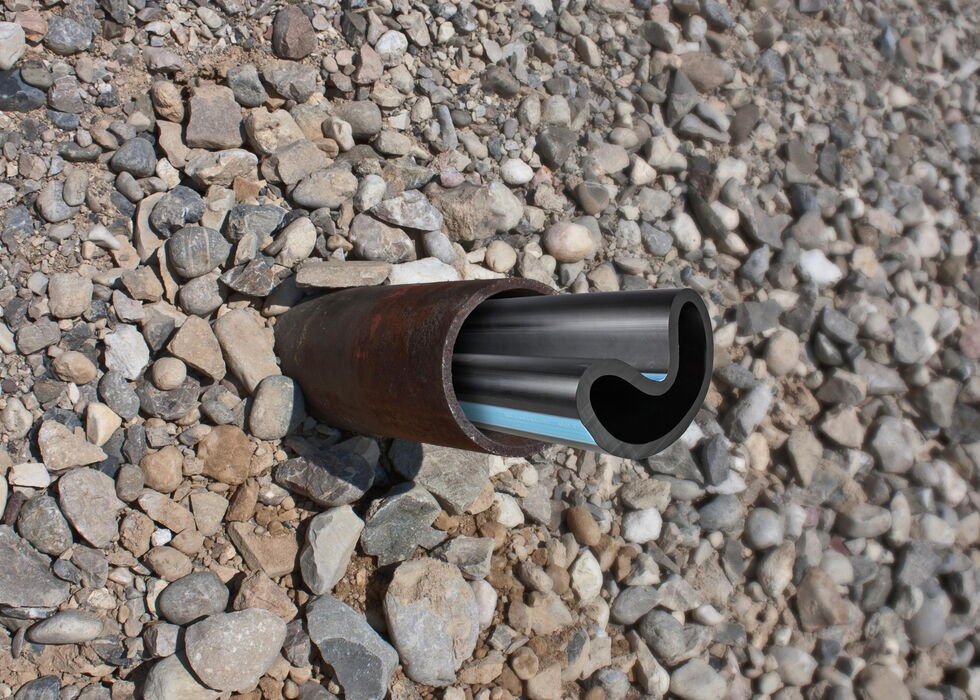

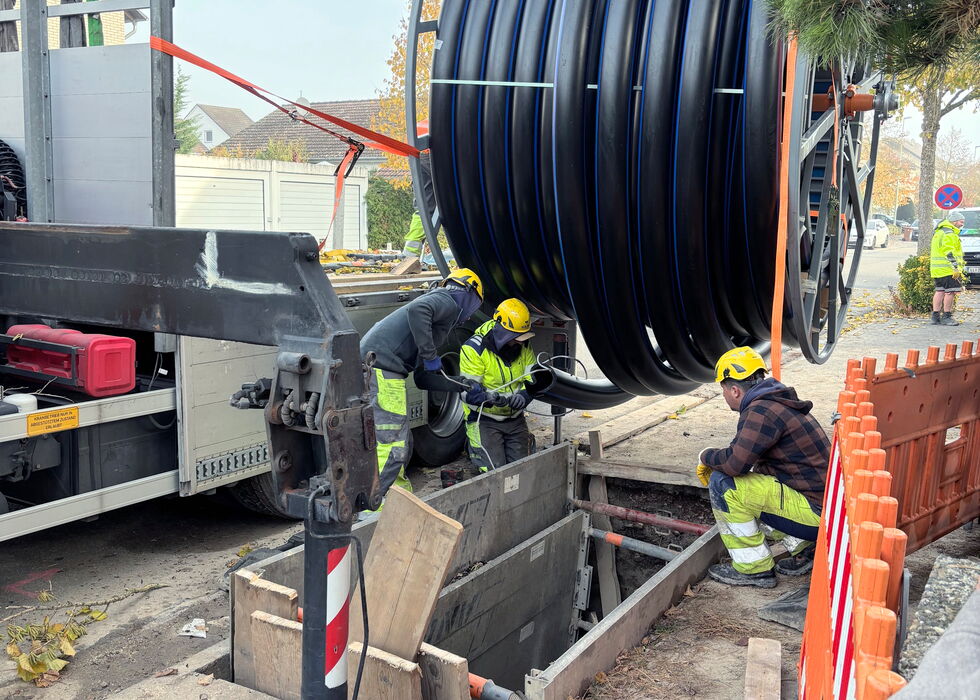

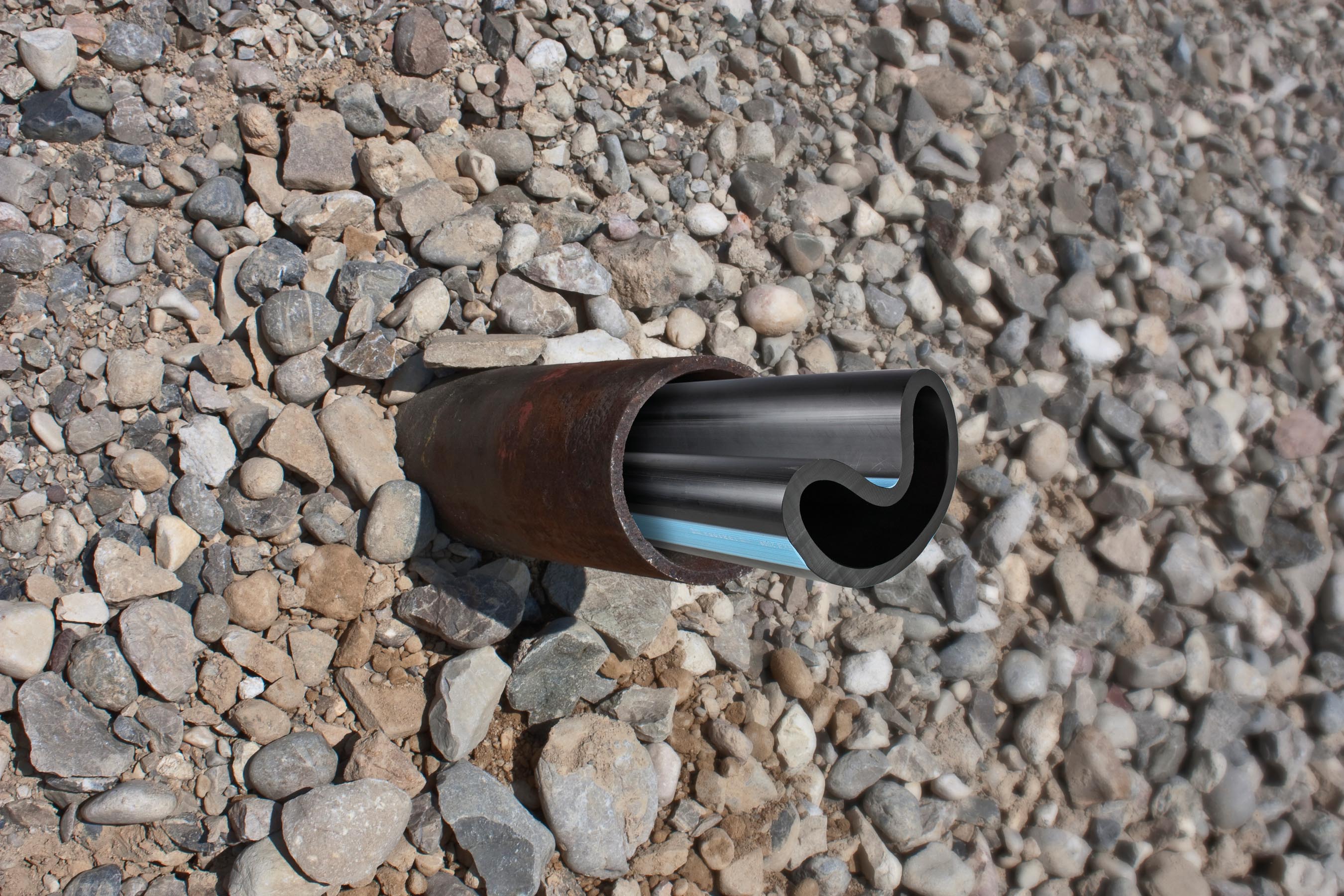

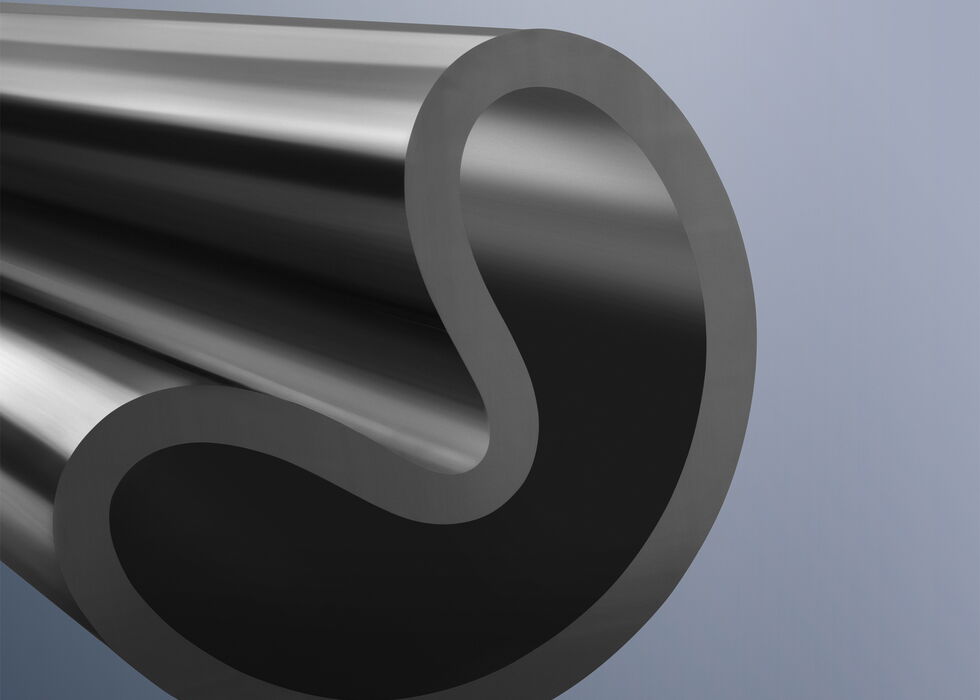

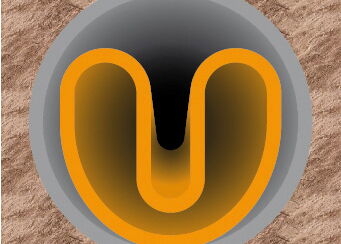

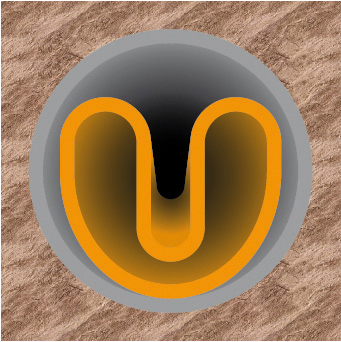

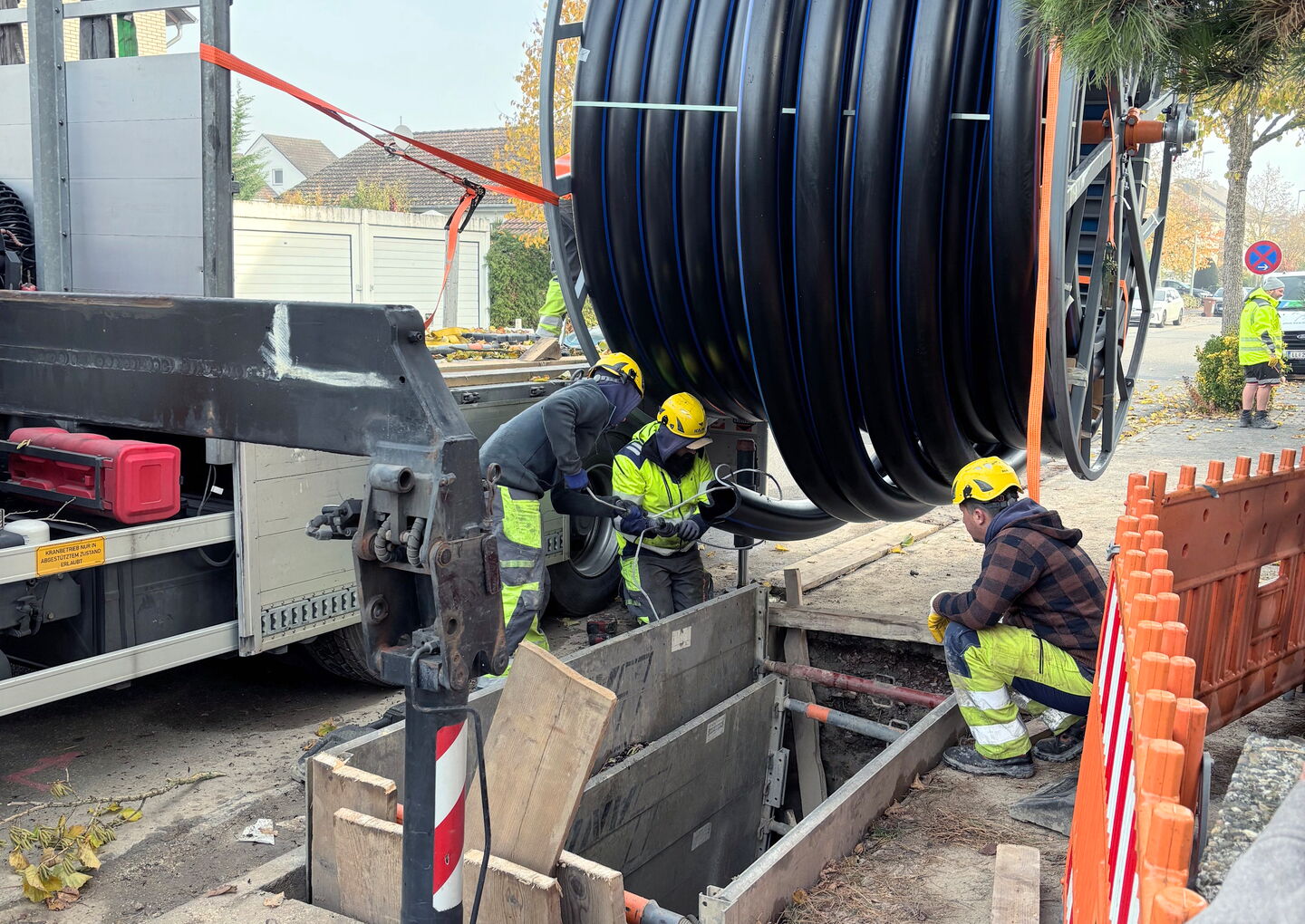

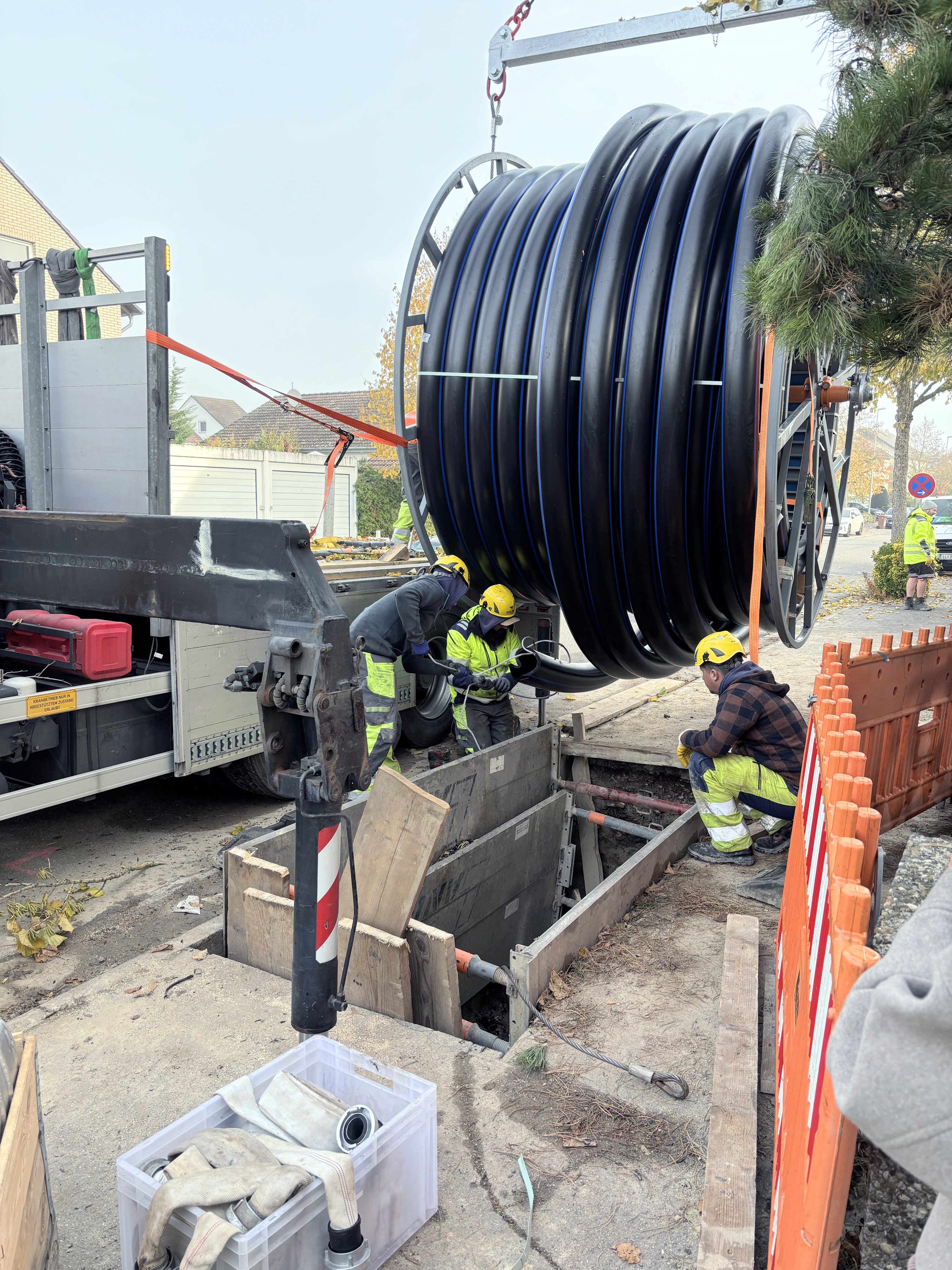

Vorbereitung des Rohreinzuges: Die Kolonne positioniert die Close-Fit-Trommel über dem Schachtzugang, von dem aus das vorverformte HDPE-Rohr in die bestehende Leitung eingezogen wird.

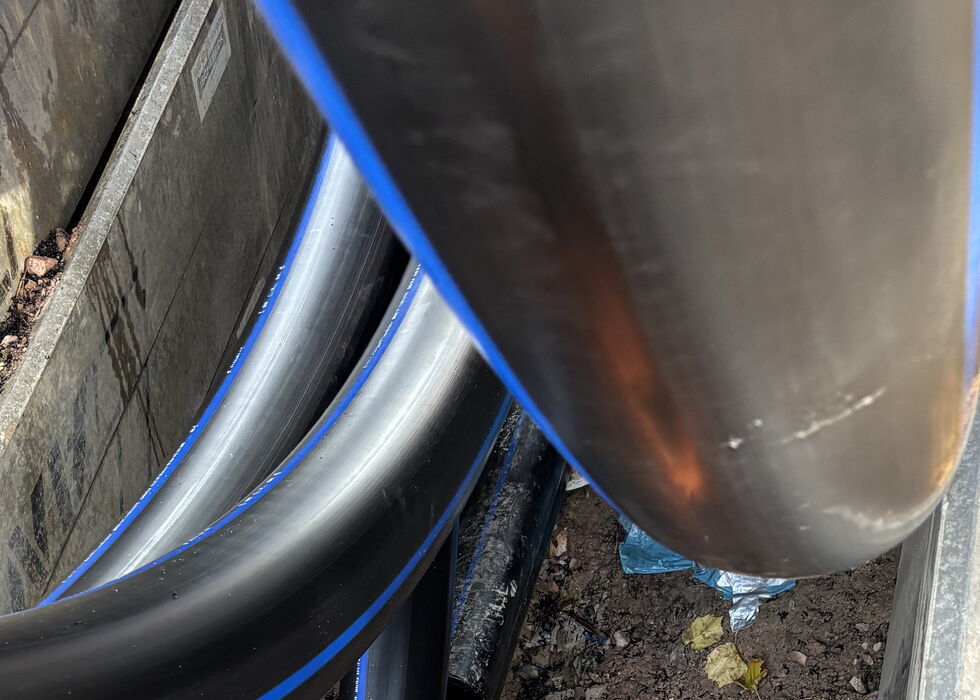

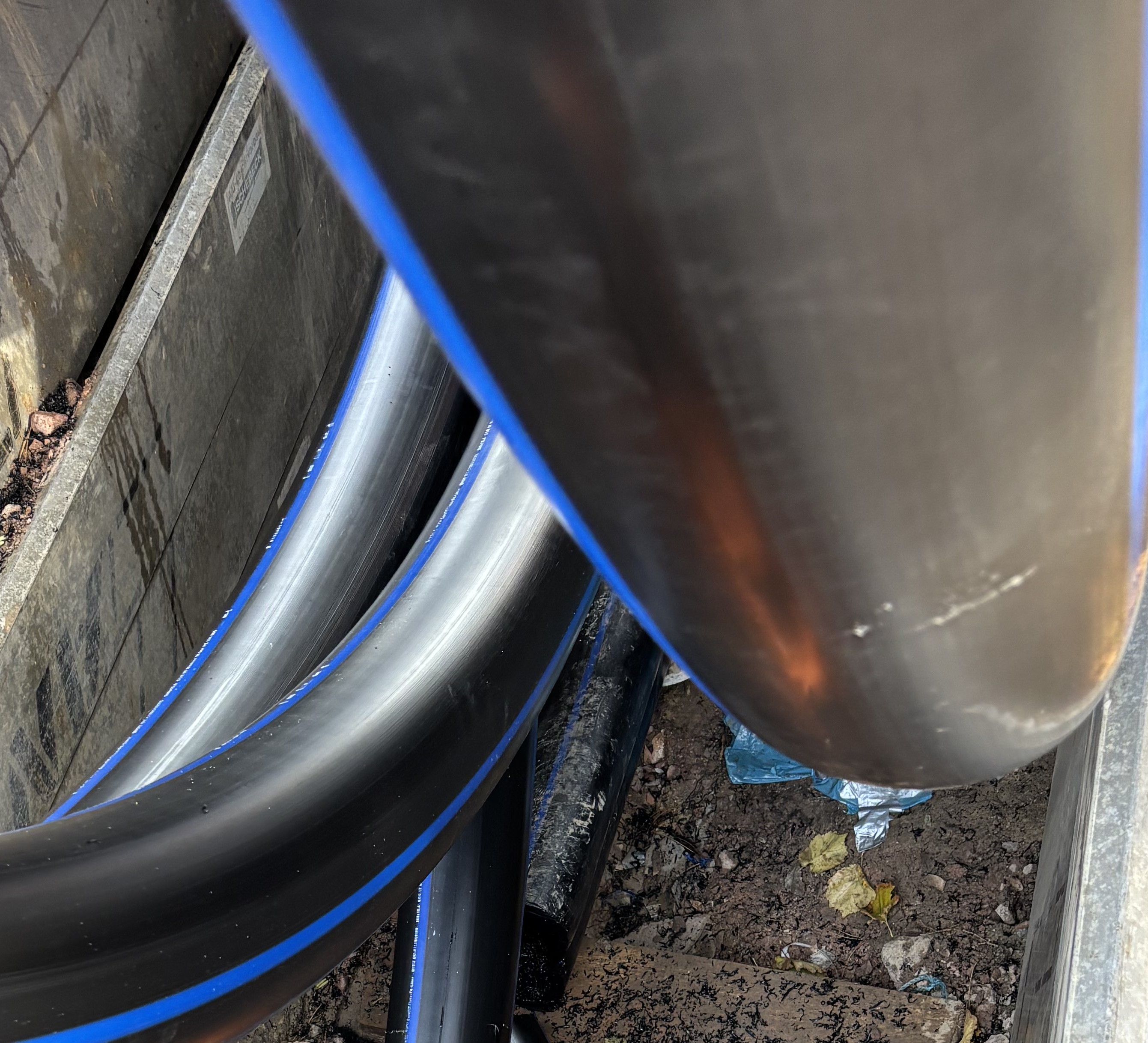

Einzug des Close-Fit-Rohrs: Mithilfe einer Seilwinde wird der vorverformte Rohrstrang in den vorhandenen Leitungsabschnitt eingezogen.

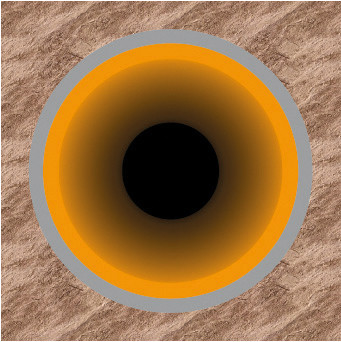

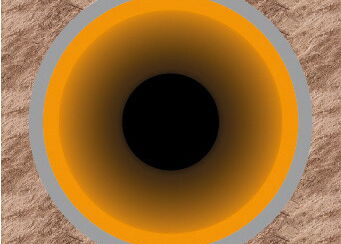

Rückverformung durch Heißdampf: Unter Druck und Temperatur nimmt das PE-Rohr wieder seine ursprüngliche runde Form an und legt sich dicht an die Innenwand der Altleitung an.
Alles was es über die Technik noch zu wissen gibt
Schlauch-Lining ist projektabhängig für Druckleitungen von DN 100 bis DN 2000 einsetzbar
Das Verfahren eignet sich für Stahl, Guss, duktiles Gussrohr und Kunststoff
Das Verfahren kann bei runden Profilen sowie projektabhängig bei Ei- und Sonderprofilen eingesetzt werden
Das Verfahren eignet sich bei Rissen, Undichtheiten, Korrosion oder Materialermüdung der bestehenden Leitung
Je nach System erfolgt die Aushärtung mit UV-Licht, Warmwasser oder Dampf
Die Druckbeständigkeit wird projektabhängig statisch berechnet und auf die jeweilige Leitungssituation abgestimmt
Das eingesetzte Harzsystem wird abhängig von Medium, Temperatur, Belastung und Projektanforderung ausgewählt
Die Auslegung erfolgt nach statischer Berechnung und geltenden Regelwerken
Je nach Anforderung kommen Klassifizierungen der Klassen A, B oder C gemäß ISO 11300 zum Einsatz
Für Trinkwasserleitungen werden ausschließlich zugelassene, DVGW- und KTW-konforme Systeme eingesetzt
Die Ausführung hängt von Dimension, Altrohrmaterial, Schadensbild, Medium, Druckbelastung, Temperatur, Zugänglichkeit und Betriebsanforderungen ab
